BitFenix Neos, assemblaggio, cablaggio

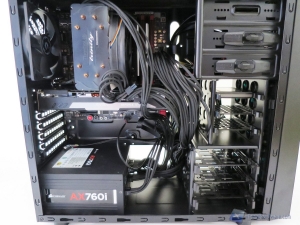

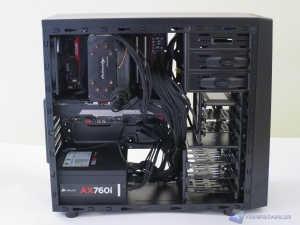

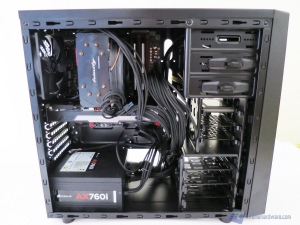

In questo paragrafo analizzeremo velocemente il montaggio di un sistema Intel ed il conseguente cablaggio posteriore ed anteriore. Anche per gli utenti poco esperti la procedura è molto facile: per prima cosa dovrete montare l’alimentatore alla base del cabinet, facendo attenzione a passare il connettore di alimentazione della scheda madre attraverso il retro del case insieme anche a quello ausiliario EPS ad 8pin. Nel nostro caso come vi abbiamo detto non ci è stato possibile far passare molti cavi di alimentazione dal retro del case quindi abbiamo dovuto optare per un’installazione frontale dei cavi. Nel caso il nostro alimentatore non abbia cavi abbastanza lunghi possiamo optare sempre per delle prolunghe. Fatto questo, consigliamo l’installazione della scheda madre con relativo dissipatore montato e successivamente della scheda video. Successivamente inseriamo i cestelli con gli SSD/Hard Disk precedentemente montati e colleghiamo il tutto.

Assemblaggio, foto

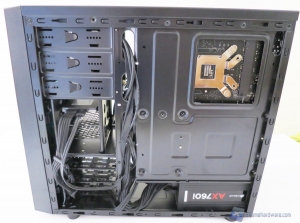

In assenza di una intercapedine posteriore, il cablaggio richiede una particolare accortezza: sarà a lato dell’alimentatore sempre comunque nella parte posteriore come vedremo dalle immagini. Sarebbe consigliabile aumentare lo spessore del vano posteriore in quando con alimentatori con cavi sleevati singolarmente non si riescono a far passare tutti i cavi.

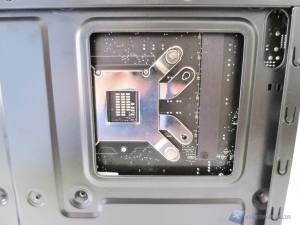

Se si possiede un dissipatore Intel, tramite il solito sistema Push-Pin, sarà possibile installarlo successivamente, altrimenti se avete un dissipatore aftermarket dovrete montarlo prima di installare la scheda madre nel case visto il foro non centrato del piatto della scheda madre. Dopo aver montato il dissipatore sulla scheda madre, sarà necessario montare la scheda video, le RAM ed infine procedere all’assemblaggio dei cavi di connessione del cabinet alla scheda madre.

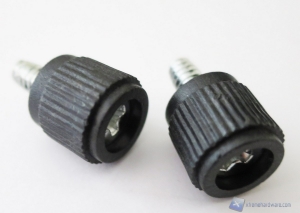

Come vi abbiamo detto ad apertura di questo articolo abbiamo ricevuto anche il pannello finestrato (opzionale) che donerà al vostro BitFenix Neos un aspetto migliore e più elegante. Dopo averlo estratto dalla confezione e montato tramite le due viti Tool-less in dotazione non vi rimane che ammirare il nuovo look del BitFenix Neos finestrato.

Ricordiamo che il pannello finestrato è un accessorio e non viene fornito con la versione base del BitFenix Neos in nessuna colorazione tranne quella nero/oro e bianco/viola.
